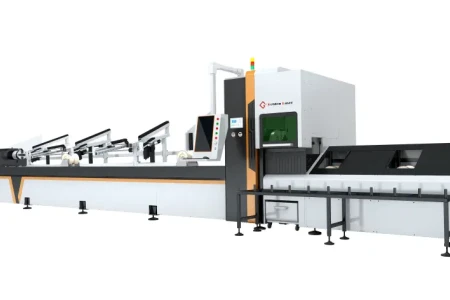

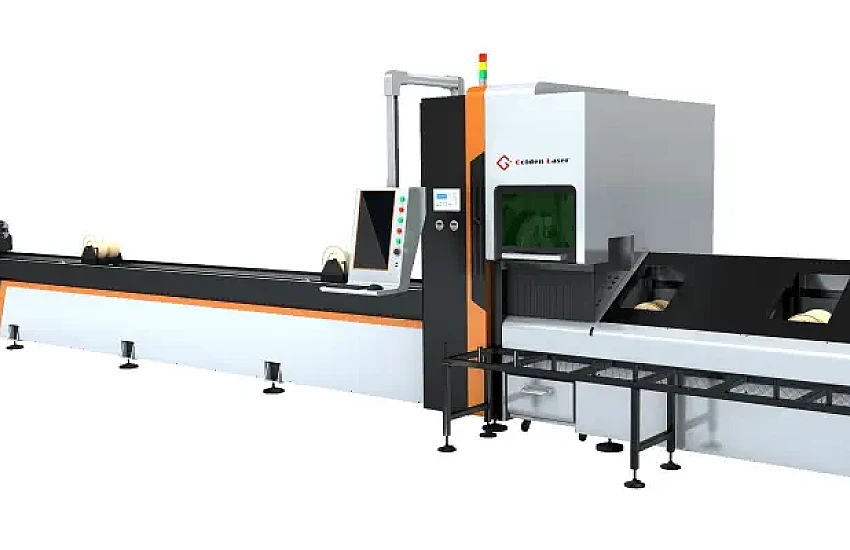

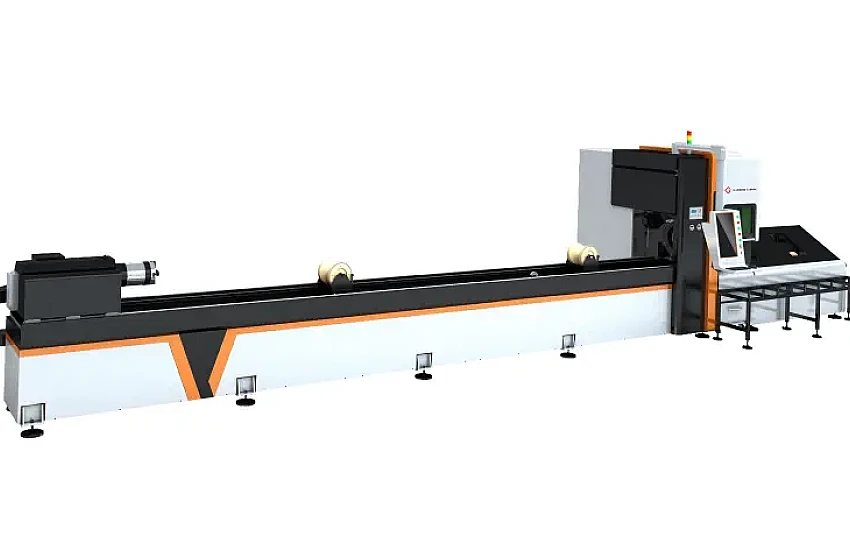

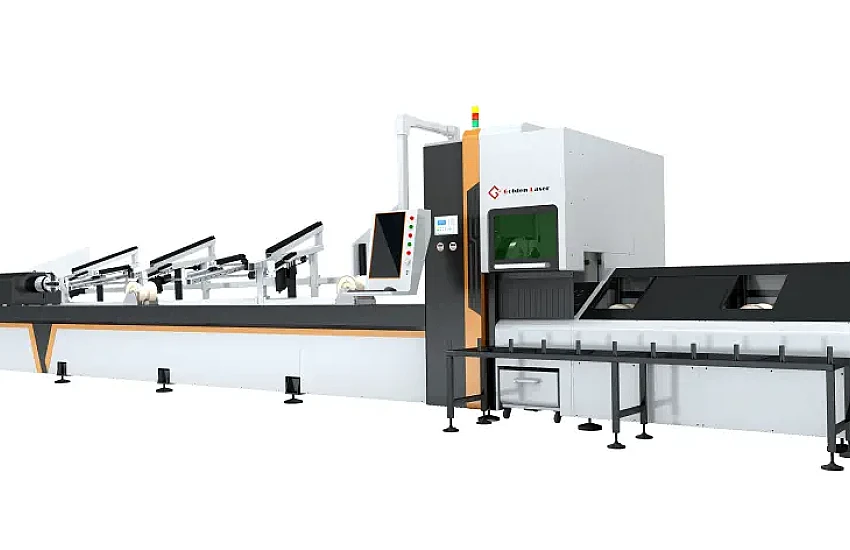

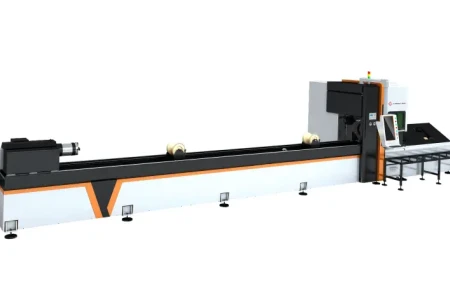

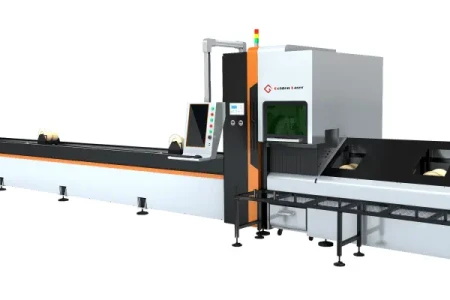

Wycinarka laserowa do rur i profili GOLDEN FIBER F16A / F20A / F20A-3D
Wycinarka laserowa do rur i profili GOLDEN FIBER F16A / F20A / F20A-3D

Wycinarka laserowa do rur i profili GOLDEN FIBER F16A / F20A / F20A-3D

Wycinarka laserowa do rur i profili GOLDEN FIBER F16 / F20 / F35

wyślij zapytanie pobierz pliki
szczegóły materiały i zastosowania przemysłowe parametry techniczne powiązane produkty

szczegóły

Podstawowa maszyna do cięcia rur laserem światłowodowym CNC

Podstawowa maszyna do cięcia rur metalowych o różnych kształtach. Nadaje się do rur okrągłych, kwadratowych, prostokątnych, trójkątnych, owalnych i innych. Zewnętrzna średnica rury może wynosić od 20 mm do 200 mm, długość 6 m.



Uchwyt

Przystosowany do różnych kształtów i średnic rur, średnica zewnętrzna: 20-200 mm (kwadrat, prostokąt, inne)

Nie ma potrzeby dopasowywania uchwytu do rur o średnicach w zakresie 20-200mm, można dowolnie zmieniać rodzaj rury. Zwiększa efektywność produkcji.
Zaawansowany system kontrolera magistrali CNC...

Oparty na kontrolerze China FSCUT Bus, wysoka dokładność i duża prędkość, praca stabilniejsza i łatwiejsza w utrzymaniu

Łatwy w obsłudze widok 3D rury

Zawiera oprogramowanie do zagnieżdżania systemu cięcia laserowego Tubest.

Duży 19" ekran. Łatwy w pracy.

Przejrzysty i przyjazny interfejs użytkownika sprawia, że jest wygodny w użyciu i łatwy w pracy.

Wysokoobrotowy silnik.
Prędkość obrotowa osiąga 150 obr/min.
Silnik współpracuje ze sterownikiem magistrali CNC, aby zapewnić wysoką dokładność podczas szybkich obrotów, brak pojedynczych strat i łatwą konserwację.

Bezpyłowy.

Podwójny układ odsysania pyłu z suportu zapewnia optymalne warunki cięcia.

Zmniejsz zanieczyszczenie pyłem, bądź bardziej przyjazny dla środowiska i używaj bezproblemowo

Gotowy system zbierania rur

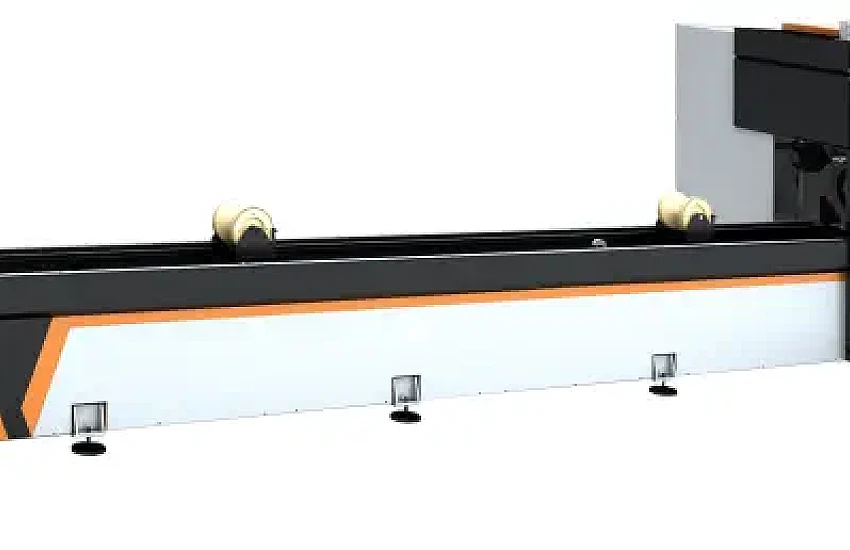

Wsporniki kół o zmiennej średnicy zapewniają dobre podparcie rury podczas cięcia.
Unikaj zbyt długich rur, aby nie uginały się pod swoicm ciężarem.

Nie ma potrzeby dopasowywania uchwytu do rur o średnicach w zakresie 20-200mm, można dowolnie zmieniać rodzaj rury i jednorazowo ją zaciskać.


Stały uchwyt zapewnia dokładność cięcia rury

Istnieją cztery elementy uchwytów rur o różnej średnicy, które podtrzymują rurę przed i podczas cięcia, zapobiegają zmniejszaniu się ciężaru rury i zmniejszają ryzyko wyrzucenia przez bezwładność.

System wspornika koła z podwójną redukcją: na końcu obróbki zastosowano wspornik koła redukcyjnego, aby zapewnić stabilniejszy dłuższy i cieńszy proces cięcia rur, unikając wpływu odkształcenia zginania rury na dokładność cięcia; w tylnej części zastosowano redukujące podparcie koła, aby uniknąć nadmiernej obróbki. W procesie długich przedmiotów rura wydechowa jest zbyt ciężka i bezwładnie kołysze się z powodu dużych prędkości obrotowych, powodując zmianę dokładności drgań procesu cięcia.

materiały i zastosowania przemysłowe

Materiał

Stal nierdzewna, stal węglowa, aluminium, mosiądz, miedź, stal stopowa i stal ocynkowana itp.

Zastosowanie

Meble metalowe, urządzenia medyczne, sprzęt fitness, sprzęt sportowy, poszukiwania ropy naftowej, półki ekspozycyjne, maszyny rolnicze, podpory mostów, stalowe stojaki szynowe, konstrukcje stalowe, kontrola ognia, stojaki metalowe, maszyny rolnicze, motoryzacja, motocykle, obróbka rur itp.

Typy rur

Rura okrągła, rura kwadratowa, rura prostokątna, rura owalna, rura typu OB, rura typu C, rura typu D, rura trójkątna itp. (standard); Stal kątowa, stal kanałowa, stal w kształcie litery H, stal w kształcie litery L itp. (opcja).



Branża sprzętu fitness.

Mając do dyspozycji praktyczną i ekonomiczną maszynę do cięcia rur laserem światłowodowym ogólnego przeznaczenia, producenci mogą zastosować ją w celu zwiększenia wydajności produkcyjnej i wykorzystania możliwości rynkowych.

Przemysł mebli stalowych.

Płynne połączenie oprogramowania do projektowania 3D skraca czas od projektu do produkcji: projektant wykorzystuje oprogramowanie do projektowania 3D do projektowania mebli, w kolejnym kroku projekt można zaimportować do systemu cięcia sprzętu i wykonać produkt.

Przemysł mebli medycznych.

Różne specyfikacje i typy wyrobów medycznych muszą być wykonane precyzyjnie co wymaga złożonych technik wycinania rur, które można uzyskać dzięki wszechstronnym możliwościom tej maszyny.

parametry techniczne

Wycinarka laserowa do rur i profili GOLDEN FIBER F20/F16

Parametry techniczne



Numer modelu F16A / F20A / F20A-3D
Moc lasera 1500W, 2000W, 3000W
Źródło lasera Rezonator laserowy IPG / nLight /Raycus / Max
Głowica Raytools
Długość rury 6000mm
Średnica rury 20mm-200mm (kwadrat 20*20mm -140*140mm) Ceownik stalowy 16#; Belka 16# / 20mm-160mm
Kontroler System sterowania magistralą FSCUT 5000B. Opcjonalnie system cięcia laserowego FSCUT 3000
Oprogramowanie TubesT 3D Laser Nesting software
Powtarzalność pozycjonowania ± 0.03mm
Dokładność pozycjonowania ± 0.03mm
Prędkość pozycjonowania Maks. 60m/min
Uchwyt Pneumatyczny
Przyśpieszenie 0.7g
Format graficzny Solidworks, Pro/e, UG, IGS
Rodzaj rur i profili Okrągłe, kwadratowe, prostokątne, owalne, typu OB, typu C, typu D, trójkąta, kątowniki, T-owniki, stali w kształcie litery H, stali w kształcie litery L itp.
System załadunku materiału Opcjonalnie
