Spis treści
- Ukosująca głowica do cięcia laserowego 3D niemieckiej produkcji
- Możliwość cięcia ukosującego i fazowania
- System podtrzymywania rur
- Konstrukcja wycinarki wykonana jest z blach stalowych o dużej grubości
- Dwa dodatkowe, pomocnicze uchwyty podające i centrujące materiał
- Profesjonalny samocentrujący pneumatyczny uchwyt zaciskowy
- Automatyczny odbiór detali
- System automatycznego załadunku
- Porównanie cięcia z użyciem wycinarki laserowej do cięcia rur i profili z głowicą 3D oraz zwykłą 2D

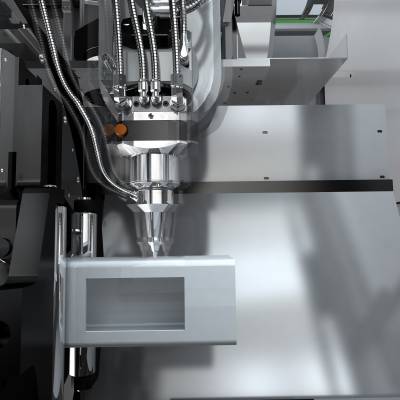

Ukosująca głowica do cięcia laserowego 3D niemieckiej produkcji
- Maksymalny kąt osi obrotu wynosi ±160°
- Maksymalna prędkość robocza wycinarki do cięcia ukośnego rur i profili wynosi 170 m/min
- Maksymalne przyśpieszenie wynosi 1,2 g
Możliwość cięcia ukosującego i fazowania
Doskonała jakość uciętych pod kątem końcówek rur i profili
Estetyka łączeń poszczególnych elementów uciętych pod skosem
Uniknięcie przecinania szwu spawalniczego samej rury/profila
Realizacja cięcia ukosującego o różnych kształtach, takich jak otwory okrągłe i kwadratowe na powierzchni rury czy profila
System podtrzymywania rur
Zastosowano najnowszy pływający system wsparcia:
- Automatycznie dostosowuje się do zmiany kierunku obrotu rury, profila
- Zawsze w kontakcie z dnem rury, profila aby zapewnić ciągłe wsparcie
- Stabilność nawet podczas cięcia dużych rozmiarowo rur i profili
Konstrukcja wycinarki wykonana jest z blach stalowych o dużej grubości
Korpus maszyny jest stabilny, ma długą żywotność i nie ulega łatwo deformacji.
Grubość blachy, z której zostałą wyspawana konstrukcja maszyny wynosi do 25 mm.
Sama konstrukcja wycinarki waży do 7 ton.
Dwa dodatkowe, pomocnicze uchwyty podające i centrujące materiał
Z przodu i z tyłu korpusa wycinarki umieszczone są dwa pomocnicze uchwyty podające i centrujące.
Centrując położenie materiału uzyskujemy możliwość kontrolowania pozycji opadania rury, profila. Wpływa to na zachowanie większej stabilności w podawaniu materiału do cięcia.
Uchwyt może automatycznie i szybko przesuwać się do końca rury, profila w celu zaciśnięcia.
Profesjonalny samocentrujący pneumatyczny uchwyt zaciskowy
Uchwyt wykonany jest ze stali o wysokiej wytrzymałości, zagwarantowana wysoka szczeleność zaciskania i dobre parametry dynamiczne.
Uchwyt pośredni jest innowacyjnie osadzony w ramie odlewniczej i zintegrowany z głównym korpusem konstrukcji maszyny.
Nie ma potrzeby regulacji położenia szczęk, aby uzyskać odpowiednie trzymanie przy pełnym skoku.
Maksymalna prędkość wynosi 120 obr/min.
Automatyczny odbiór detali
Urządzenie odbiorcze umożliwiające automatyczne sortowanie i przechowywanie detali
Wyeliminowanie ryzyka pęknięć podczas spadania detali
Oszczędność kosztów pracy
System automatycznego załadunku
Poprawia wydajność produkcji
Automatyczny system załadunku realizuje produkcję ciągłą, szczególnie w przypadku zapotrzebowania na produkcję masową.
Magazyn umożliwia załadunek rur/profili z wiązek o wymiarach 800 * 800 mm. Z funkcją automatycznego pomiaru, która zapewnia bezbłędne załadowanie właściwej rury/profila. System alarmowy czuwa podczas całego załadunku.
Sterownik PLC magazynu można łatwo dostosować do wymagań produkcyjnych. Automatyczny załadunek to najlepszy wybór do cięcia na wielką skalę.
Porównanie cięcia z użyciem wycinarki laserowej do cięcia rur i profili z głowicą 3D oraz zwykłą 2D
 |
 |
| Cięcie laserem 3D | Cięcie laserem 2D |
